Introduksie
SAE Hydraulische Pijp Flante zien hoeg-prestatieverbindingscomponeente die ontworpe zien veur veilige, lekkeátütstoetse, lètterlikke vloeibaar euverdrach bij ‘t eise hydraulische systeme. Deze flense veur SAE J518 en ISO 6162 zörge veur ‘n betroubare prestaties in hoege{{5} druk-aanvraoge in versjèllende industrieje.
Speciificaties
|
DEIL NEET. |
VOLLINGE SISE |
HSE BEER |
DIISMENSIES |
|||||
|
DN |
SJPOOJE |
A |
C |
D |
H |
L |
||
|
87641-08-08 |
1/2" |
12 |
08 |
58.9 |
31.7 |
24 |
24 |
7.75 |
|
87641-08-12 |
1/2" |
20 |
12 |
74.9 |
31.7 |
24 |
27.5 |
7.75 |
|
87641-12-10 |
3/4" |
16 |
10 |
72.5 |
41.3 |
32 |
28.2 |
8.76 |
|
87641-12-12 |
3/4" |
20 |
12 |
79.2 |
41.3 |
32 |
31.8 |
8.76 |
|
87641-16-16 |
1" |
25 |
16 |
90.2 |
47.6 |
38 |
34.7 |
9.53 |
|
87641-20-20 |
1.1/4" |
32 |
20 |
103.8 |
54 |
44 |
41.5 |
10.29 |
|
87641-24-20 |
1.1/2" |
32 |
20 |
105.8 |
63.5 |
51 |
45.1 |
12.57 |
|
87641-24-24 |
1.1/2" |
40 |
24 |
116.2 |
63.5 |
51 |
45.5 |
12.57 |
|
87641-32-24 |
2" |
40 |
24 |
125.4 |
79.4 |
67 |
54.7 |
12.57 |
|
87641-32-32 |
2" |
50 |
32 |
135.7 |
79.4 |
67 |
52.7 |
12.57 |
Parameters/technische gegeves
|
Oriesjieneel |
ZheJiang, China |
Ontliery datum |
Onderhandelbaar |
|
Bepaolde |
GB/T19001-2016 identificeer ISO9001:2015 |
Packe |
sjtandaard |
|
Materiejaal |
Koolstofsjtel |
Warrantie |
1 jaor |
|
Betaolingsterm |
TT |
GOQ |
2000 |
|
Veurwaarde |
Nuuj |
Kleur |
Wink, kleur zink |
Over Bedrief
Veurdeile
Ongemakde performance-prestatie
Verdreve um tot 10.000 PSI-barsting te weersjtaon
30% hoegere drukbeoordeiling daan sjtandaard SAE-vereiste
Belangt integriteit afdichting oonder extreme druk fietse
Precisie-oondersteuning Excellentie
CNC machines op ±0,005" tollerantie veur perfecte conditie
De bouw (neet gegote) veur superieure krach
Micro- afdichtingsoppervlakte (Ra < 0,4μm) afgemaak)
Superior Materiaal Kwaliteit
Vliegtuig-grapkoolstofstaol mèt verbeterde vermoeidheidsbestandheid
316L roestvrijstaole optie mèt 5x corrosiebestandheid
Volledige materiële traceerbaarheid mèt molentestcertificate
Leakente{0}}Bewik
Proprietaire Quad-SealTM-technologie (primaire, secundaire en dubbele backup seals)
Preüt{0}} installeerde hoege- presting FKM O-ring (-65 graod F naor +400 graod F)
100% druk teste op 1,5x werkdrök
Industrieën-Laote Duurzaamheid
50% langere levesduur daan de industriële standaard
Speciale gehard oppervlakte veur sjuurvloeistoftouwpassinge
Impact- restant ontwerp veur hoege-vibrasie-umgevinge
De wereldwijde besmetting & Certificatie
De SAE J518, ISO 6162 en ASME B16.5
PED 2014/68/EU compliant
ABS en DNV-GL mariene goodkäöring besjikbaar
Installatie-protes
Laserente-}e identificasiemerke veur ‘n gemakkeleke oriëntatie
Preütstónnet dee samegevoeg is mèt uitlijningsgidse
40% sneller installatie daan convensjonele flens
Aanpasbare capaciteite
Verkriegbaar in groete vaan 1/4" tot 6"
Speciale materiale boe-oonder Monel, Hastelloy en titanium
Aongepaste poortconfiguraties en drukbeoordeilinge

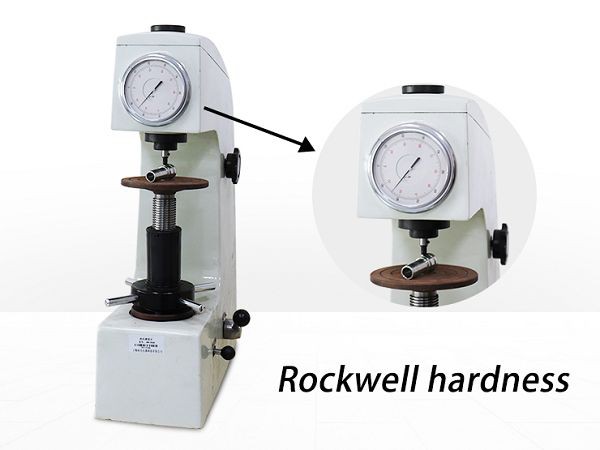

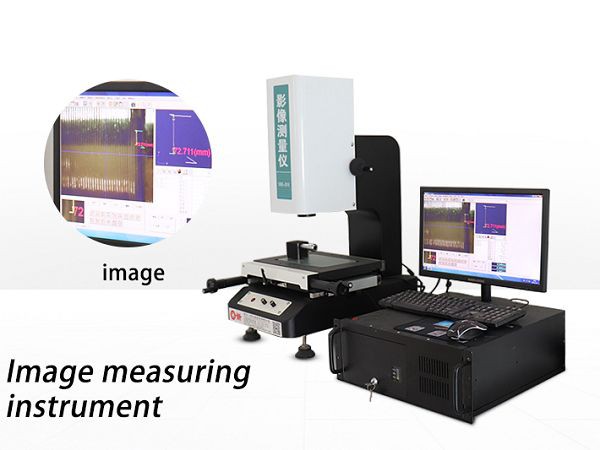

Rigous Kwaliteitsverzekering
100% dimensionale controle mèt CMM
Ultrasonische teste veur materiële integriteit
Batch traceerbaarheid mèt unieke seriële getalle
Onverdeilde Technische steun
Toewijde towpassingstechnieksteam
Gratis hydraulische systeemanalyse
In-}e installatie-opleiding besjikbaar
FAQ
V: Welke norme houwe uw SAE-flakes?
A: Onze flense ontmoete:
SAE J518 (Kode 61 & 62)
ISO 6162 (Serieje 1 & 2)
DIN 20066
ASME B16.5 (bove verzeuk)
V: Welke drukbeoordeilinge zien besjikbaar?
A: Standaard drukklasse:
3000 PSI (207 bar) sjtandaardserie
6000 PSI (414 bar) hoog{neets drukreekse
Aangepaste ontwerpe tot 15.000 PSI (1034 bar)
V: Welke materiale biedt u?
A: Standaard materiale:
AISI 4130 koolstofstaol
304/316 roestvrij staol
Speciale legeringe:
Dubbele 2205
Inconel 625
Titanium klasse 5
V: Wie selecteer ik de juiste flens groete?
A: Belangrieke selèctieparameters:
Pijp nominale groete (NPS)
Systeem werkdruk
Stroomvereiste (GPM)
Temperapure
Oze ingenieurs geve gratis groete consultatie
V: Welke afdichtingsopties zien besjikbaar?
A: Verbindingsconfiguraties:
O-ring gezichs segel (ORFS) - sjtandaard
RTJ (Ring Type Gewerk)
Vlat geziech mèt spiraal wondpakking
Metaol{0}}to{{nig{neet} metaol segel veur hoog- tempe-apps
V: Zien uw flens oetwisselbaar mèt aandere merke?
A: Ja, oze flens:
Behoef de volledige SAE/ISO-dimensionale naleving
Zien 100% uitwisselbaar mèt standaard ontwerpe
Inclusief tolerantie- gecontroleerde paringsoppervlakte
V: Wat is uw leadtied veur aongepaste bestellinge?
A: Produktietiedlijne:
Stockprodukte: 24-oer zending
Standaard gebruuk: 5-7 werkdäög
Speciale legeringe: 2-3 weke
Noodproduksieslots besjikbaar
V: Geef u de installatie-ondersteuning?
A: Oetgebreide oondersteuningspakket:
Digitale koppelrekenmasjienes
3D-installatie-animaties
Veld installatiegidse
In-site technicus-verzending (opsjoneel)
V: Welke certificaties oonderhawwe jullie?
A: Huidige certificaties:
ISO 9001:2015 (QMS)
API Q1 (Oil & Gas)
PED 2014/68/EU Categorie IV
DNV-GL Marine
V: Welk oonderhoud weurt aongeraod?
A: Veurkomend oonderhoud:
Aofgewone koppel mèt koppel
Bienniale segel-inspektie
5-jaor ultrasonische teste
Vervanging nao 50.000 cycli
